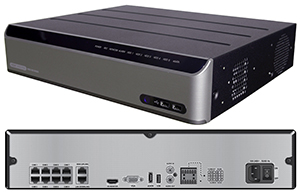

Сетевой цифровой видеорегистратор STR-1681 торговой марки Smartec позволяет записывать до 16 каналов видео в формате MPEG-4 со скоростью до 200 изображений в секунду и с разрешением кадра до 720х576 пикс. Он имеет гибко настраиваемый детектор движения и оснащен 16 входами и 16 выходами для подключения внешних охранных датчиков и исполнительных устройств. Этот цифровой видеорегистратор имеет сетевой интерфейс, а входящее в комплект поставки программное обеспечение предоставляет оператору широкие возможности по настройке и управлению STR-1681 через LAN/WAN сети. Меню настройки и пользовательский интерфейс видеорегистратора русифицированы, а через аудиовходы и аудиовыходы можно записывать до 4 каналов звукового сопровождения.  На базе такого цифрового видеорегистратора можно создавать как небольшие, так и довольно крупные системы видеонаблюдения с возможностью удаленного наблюдения, настройки и управления устройством по сети. Через интерфейс RS-485 можно несколько STR-1681 объединить в сеть, в которой каждый видеорегистратор получает идентификационный номер. В этом случае система из нескольких STR-1681 будет работать по схеме «главный-подчиненный», где главным будет являться цифровой видеорегистратор с нулевым ID.
Возможность управления через видеорегистратор купольными камерамиЧерез STR-1681 можно управлять поворотными и скоростными купольными камерами Smartec, а также камерами других производителей. Для этого каждой из камер необходимо присвоить идентификатор от 0 до 256 и выбрать используемый камерами протокол телеметрии. Для управления PTZ можно подключать телеметрию через порт RS-232 или RS-485 с учетом того, что при использовании порта RS-232 исключена возможность работы STR-1681 через модем. В отличии от многих аналогов цифровой видеорегистратор поддерживает большинство протоколов телеметрии ведущих производителей купольных камер.
Запись и воспроизведение 4 каналов звукаКаждый из четырех аудиовходов видеорегистратора можно привязать к определенному видеоканалу, и тогда оператор системы видеонаблюдения сможет не только просматривать видео, но и поддерживать двустороннюю аудиосвязь с теми участками, где установлены данные камеры с микрофонами, а также записывать звук на жесткий диск. В случае если к аудиовыходу подключен динамик (колонка), оператор может установить очередность вывода звука с аудиоканалов по расписанию или по событиям.
Синхронизация видеорегистраторов с сервером точного времениС помощью меню установки времени STR-1681 можно не только ввести текущее время, но и задать часовой пояс, назначить праздники, переход на летнее время, временной интервал синхронизации (от 30 минут до 1 дня). При работе в сети цифровой видеорегистратор можно синхронизировать с другим видеорегистратором или с сервером точного времени.
Уведомление о состоянии жестких дисков STR-1681При работе с жесткими дисками SATA, поддерживающими технологию SMART (Self-Monitoring Analysis and Reporting Technology - технологию самотестирования), цифровой видеорегистратор отображает оценку состояния накопителя, а для всех остальных устройств записи выводит текущую температуру, информацию о наличии поврежденных секторов, наличии свободного места для записи и назначении накопителя (запись/архивирование). Поддержка технологии SMART позволяет заранее, до выхода из строя жесткого диска, получить информацию о состоянии диска и заменить его, избежав тем самым потери данных. Кроме того, с помощью меню обслуживания накопителей можно осуществлять форматирование и очистку дискового пространства.
Распределение прав доступа к видеорегистраторуС помощью меню установок прав пользователей администратор системы видеонаблюдения может добавлять и удалять авторизованных операторов и группы доступа. Для каждой группы определяется набор полномочий, которыми будет обладать каждый оператор, входящий в данную группу. Оператору присваивается пароль для входа в систему, представляющий собой произвольную комбинацию цифр длиной до 15 знаков. При этом цифровой видеорегистратор позволяет выбрать пользователя, который будет автоматически входить в систему при включении STR-1681, или запретить автоматический вход в систему. Если выбрать опцию «Автовыход», то по истечении заданного времени пользователь автоматически выйдет из системы.
Возможность подключения внешних охранных устройствНа задней панели видеорегистратора расположен блок из 16 входов и 16 выходов TTL с программируемым состоянием («нормально открытый» или «нормально закрытый»). Через 16 входов цифровой видеорегистратор позволяет подключить 16 внешних охранных датчиков, а через выходы цифровые и звуковые оповещатели или исполнительные устройства системы контроля доступа. Администратор может не только привязать каждый из входов/выходов к конкретному видеоканалу, но и запрограммировать логику срабатывания выходов по сигналу на тревожном входе, установив в качестве дополнительных параметров периоды активности входов (по дням, часам и минутам) и продолжительность активного состояния выходов.
Уведомление о событиях
Все сообщения о тревоге цифровой видеорегистратор может высылать на подключенный к сети компьютер, используя сетевой порт или внешний модем. Через локальную сеть STR-1681 позволяет отправить тревожные сообщения на 1–5 IP-адресов. При этом можно задать количество попыток соединения от 1 до 10.
Основные технические характеристики на цифровой видеорегистратор STR-1681
| Формат сигнала: |
NTSC или PAL (автоопределение) |
| Разрешение видео: |
720x576 пикс. |
| Скорость воспроизведения/записи: |
200 изображений в секунду |
| Видеовходы: |
16хBNC, 1 В, 75 Ом, со сквозными каналами |
| Видеовыходы на мониторы: |
1хBNC, 1 В, 75 Ом
1хSVHS
4хBNC, 1 В, 75 Ом (мониторы выборочного видеоконтроля)
1хVGA |
| Аудиовходы: |
4хRCA, линейные |
| Аудиовыход: |
1хRCA, линейный |
| Тревожные входы: |
16 TTL, настраиваемые как NO или NC |
| Тревожные выходы: |
16 TTL с открытым коллектором, 5 мА, 12 В // 30 мА, 5 В |
| Зуммер: |
800 дБ на расстоянии 10 см |
| Сетевые интерфейсы: |
Ethernet 10/100 Мбит/с (RJ-45)
RS-232C для внешнего модема |
| Жесткие диски: |
250 Гб + 2 доп. диска SATA |
| Дополнительные устройства записи: |
Жесткий диск (RAID) с интерфейсом UltraWide SCSI
Встроенный привод DVD-RW
Внешние устройства с интерфейсом USB: жесткий диск, привод CD-RW или флэш-память |
| Инфракрасный порт для дистанционного управления: |
1 |
| RS232C: |
DB9 |
| RS485: |
2-контактная группа |
| UltraWide SCSI: |
68-контактный, «мама» |
| USB: |
3 |
| Питание видеорегистратора: |
100–230 В пер. тока, 2 A, 60/50 Гц |
| Потребление энергии: |
Maкс. 85 Вт (100 Вт при использовании 4-х жестких дисков) |
| Рабочая температура: |
+5°…+40°C |
| Влажность: |
0–90% |
| Размеры: |
430x88x430 мм |
| Вес: |
10.2 кг |
Подробные технические характеристики и цена на цифровой видеорегистратор серии STR-1681 приведены в подразделе «цифровые видеорегистраторы» каталога CCTV. Для получения более детальной технической информации на STR-1681 и другие видеорегистраторы Smartec обращайтесь по эл. почте info@smartec-cctv.ru или по телефонам: (495) 787-3342, 937-9057 к менеджерам отдела продаж компании «АРМО-Системы», являющейся эксклюзивным дистрибьютором оборудования Smartec в России и странах СНГ, либо в региональные офисы АРМО.
|
