STN-0810 – неуправляемый коммутатор 8 портов с поддержкой PoE и диапазоном рабочих температур от -40 до +75 °C

Ограниченное количество на складе

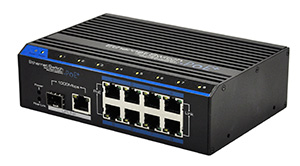

switch_8_ports_STN_0810.jpgСетевые 8-портовые коммутаторы STN-0810 торговой марки Smartec относятся к серии неуправляемых устройств с поддержкой технологии питания Power over Ethernet, предназначены для совместной работы с IP-камерами высокого разрешения и обеспечивают их быструю инсталляцию вдали от источников питания. Данный коммутатор на 8 портов 10/100 Мбит/с с PoE IEEE802.3af/at снабжен также портом Uplink 1000 Мбит/с для соединения с магистралью и SFP-слотом для установки оптоволоконного модуля SFP. При этом STN-0810 имеет PoE бюджет до 240 Вт на 8 портов, резервируемое питание, поддерживает полнодуплексный контроль потока IEEE802.3X и буферизацию 1M пакетов. Устройство работоспособно при температурах от -40 до +75 °C и потребляет не более 5 Вт.

STN-0810 открывают линейку сетевого оборудования марки Smartec и выделяются среди аналогов хорошим оснащением и привлекательным соотношением «цена/качество». Эти неуправляемые коммутаторы рассчитаны на обслуживание IP-камер высокого разрешения (например, STC-IPM3671 Xaro), обеспечивают надежную передачу данных и предотвращают потерю пакетов. В малогабаритном металлическом корпусе, который имеет коммутатор, – 8 стомегабитных и 2 гигабитных порта, каждый из которых снабжен световым индикатором состояния. STN-0810 рассчитан на эксплуатацию в любых условиях окружающей среды и защищен от неблагоприятных внешних воздействий: в частности, 8 портов Ethernet, как и два Uplink, имеют защиту от электрического разряда 4кВ в соответствии со стандартом IEC61000-4.

Наличие 8 электрических портов для IP-камер и порта для видеорегистратора
Все сетевое оборудование марки Smartec, включая неуправляемые Ethernet коммутаторы, использует коммутационную архитектуру Store-and-Forward (передача данных с промежуточным хранением). Для распределения сетевого трафика STN-0810 оборудован электрическими 10/100 Мбит/с портами RJ-45 с поддержкой функции автоматического определения типа кабеля Auto MDI/MDI-X. Тем самым коммутатор 8 портов обеспечивает подключение оконечного оборудования с использованием стандартного сетевого кабеля категории 5e/6. Наряду с камерами видеонаблюдения, 8-портовая модель предусматривает подключение видеорегистратора NVR (см., STNR-0841), поскольку она снабжена 10/100/1000 Мбит/с Uplink портом для связи с магистралью.

Гигабитный SFP-слот коммутатора для передачи данных по оптоволокну
Помимо электрических портов, STN-0810 имеет оптический интерфейс 1000 Мбит/с, обеспечивающий возможность его соединения в каскад общей сети и работы устройства с много-/одномодовыми оптоволоконными линиями с высокой помехозащищенностью и дальностью передачи данных. Через интерфейс SFP этот коммутатор на 8 портов позволяет подключать SFP-модули (Small Form-factor Pluggable, компактный встраиваемый приемопередатчик), обеспечивающий передачу сигнала на значительные расстояния. При этом дистанция передачи данных от камер наблюдения, таких как STC-IPM3587A, для 8 портов Ethernet и Uplink порта достигает 150 м, а для SFP интерфейса она определяется в соответствии с параметрами передатчика.

Возможность запитывания через коммутатор 15 Вт и 30 Вт потребителей
Отличительной особенностью STN-0810 является поддержка технологии Power over Ethernet, позволяющей подавать через коммутаторы электропитание на подключаемые IP-устройства в соответствии со спецификацией стандарта IEEE 802.3af/at. Благодаря встроенным PoE инжекторам, которыми оборудован этот коммутатор, 8 портов 10/100 Мбит/с имеют функцию PoE/PoE+, а со штатным адаптером питания доступен стандарт IEEE802.3af до 15 Вт. В то же время, применение дополнительного адаптера питания делает возможной работу по стандарту IEEE802.3at, когда на каждый из 8 портов будет подаваться до 30 Вт, которые могут быть задействованы для подсоединения, например, скоростных PTZ камер, среди которых STC-IPM3925, а также уличных IP-камер с высокой мощностью потребления, системой вентиляции/обогрева, ИК подсветкой.

Двухвариантная схема питания с резервируемой мощностью
STN-0810 имеет металлический корпус, может устанавливаться на DIN-рейку и работать в расширенном диапазоне температур, нижняя граница которого находится на отметке -40 °C, а верхняя достигает +75 °C. При этом коммутаторы могут запитываться от источников 48-57 В пост. тока, а их энергопотребление не превышает 5 Вт. Следует отметить, что коммутатор 8 портов оборудован двумя разъемами питания: на левой и задней панели его корпуса имеются разъемы на 48 В и 57 В постоянного тока, соответственно. Более того, в комплект поставки STN-0810 входит адаптер мощностью 120 Вт, обеспечивающий каждый из 8 портов 15 Вт мощностью PoE. Немаловажно, что к этому прибору может подключаться оборудование, не поддерживающее PoE, в частности, уличные IP-камеры STC-IPX3630A.

Наличие световых индикаторов статуса портов
Визуально контролировать состояние системы позволяют имеющиеся у STN-0810 световые индикаторы состояния (как и у некоторых видеорегистраторов NVR, в числе которых STNR-0442P). На корпусе коммутаторы имеют два индикатора питания, 1 индикатор работы оптического порта SFP и 1 индикатор порта Uplink. Помимо этого, коммутатор имеет 8 индикаторов состояния PoE и 8 индикаторов состояния сети. Для упрощения технического обслуживания системы предусмотрено управление сбросом коммутатора и каждого из 8 портов PoE в отдельности (Reset). Это позволяет решать проблемы с отказами IP-камеры и др. без отключения и подключения сетевых кабелей.

Технические характеристики на коммутаторы 8 портов Smartec STN-0810

Параметры

Значения

Количество электрических портов:

8 портов 10/100 Мбит/с RJ-45 Auto-MDI/MDI-X

Количество Uplink портов Ethernet:

1 порт 10/100/1000 Мбит/с

Количество слотов SFP:

1 слот 1000 Мбит/с (для оптического SFP модуля)

Режим коммутации:

Store-and-Forward (с промежуточным хранением)

Дистанция передачи:

Ethernet (порты 1~ 8; Uplink порт) – до 150 м;

SFP – в соответствии с параметрами передатчика

Тип кабеля:

Стандартный сетевой кабель категории 5e/6

Емкость таблицы MAC-адресов:

Кэш пакетных данных:

Поддерживаемые стандарты сети:

IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX, IEEE802.3ab 1000BASE-T

Поддержка технологии Power over Ethernet:

Есть, PoE/PoE Plus (IEEE 802.3at/af)

Количество PoE портов коммутатора:

8

PoE-бюджет:

IEEE 802.3af: до 15,4 Вт на каждый из 8 портов;

IEEE 802.3at: до 30 Вт на каждый из 8 портов

Световые индикаторы состояния:

2 индикатора питания; 1 индикатор порта SFP; 1 индикатор порта Uplink; 8 индикаторов состояния PoE; 8 индикаторов состояния сети

Управление перезагрузкой:

1 кнопка Reset коммутатора;

8 кнопок Reset РоЕ выходов 1-8

Наличие защиты портов от электрического разряда:

Есть, 4кВ (в соответствии со стандартом IEC61000-4)

Электропитание коммутатора:

Адаптер питания, 48 – 57 В пост. тока

Потребляемая мощность:

5 Вт макс.

Корпус:

Металл; цвет – черный

Возможность установки на DIN-рейку:

Есть

Диапазон рабочих температур:

-40 … +75 °C

Габариты (ШхВхГ):

159х46,5х110 мм

Масса:

570 г



Основные технические характеристики и цены на коммутаторы 8 портовые STN-0810, а также другие коммутаторы марки Smartec, приведены в подразделе «коммутаторы 8 портов» прайс-листа оборудования этой марки. Для получения дополнительной информации на STN-0810, другое оборудование и ПО Smartec для систем видеонаблюдения обращайтесь по эл. почте info@smartec-cctv.ru или по многоканальному телефону (495) 787–3342 в отдел продаж компании «АРМО-Системы», являющейся авторизованным поставщиком оборудования Smartec в России, либо в региональные офисы «АРМО».

Под торговой маркой Smartec выпускается полная линейка оборудования для создания классических и IP-систем видеонаблюдения любой конфигурации и сложности. В ее состав входят различные аналоговые, HD-SDI и сетевые камеры для видеонаблюдения в помещениях или на улице, классические и купольные видеокамеры, фиксированные и поворотные видеокамеры, варифокальные объективы, 4-, 8-, 16- и 32-канальные видеорегистраторы DVR, NVR и HD-SDI, 17-42-дюймовые LCD-мониторы, видеосерверы, термокожухи, Ethernet коммутаторы 8 и 24 портовые, блоки питания, кронштейны и другие устройства. Основное конкурентное преимущество оборудования Smartec – это функциональность, высокое качество и надежность при их доступной цене, а также наличие профессиональной технической поддержки и сервиса в России.
