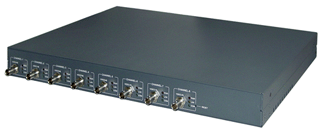

8-канальные видеосерверы Smartec STS-IPT880 выполняют «оцифровку» видеосигналов с аналоговых камер наблюдения, их сжатие в формат MPEG-4 и передачу цифровых видеопотоков по IP-сети. Они способны транслировать по каждому каналу видео с разрешением до Full D1 при частоте 25 к/с, а также двунаправленные аудиосигналы. При этом сетевые видеосерверы поддерживают сетевой механизм QoS и обеспечивают трансляцию видеопотоков по каналам от 28 Кбит/с до 24 Мбит/с. STS-IPT880 оснащены портами RS-232/422/485 для подключения 8 приемников телеметрии аналоговых поворотных камер и пультов телеметрии многих производителей, двумя тревожными входами/выходами и позволяют выполнять их настройку и управление видео с любого веб-браузера или через интерфейсы русифицированного ПО NVR, входящего в комплект поставки.  При работе в составе сетевой системы наблюдения видеосерверы подключаются непосредственно к сети Ethernet 10/100Base-T и могут крепиться в стандартную 19" стойку или на любой поверхности в зоне работы камер наблюдения. STS-IPT880 используют оригинальный процессор Arm9 с алгоритмом сжатия MPEG-4 ASP и эффективные сетевые механизмы управления трафиком, благодаря которым сетевые видеосерверы могут передавать видеопотоки по сетям с полосой пропускания от 28 Кбит/с до 24 Мбит/с. При этом скорость передачи видео выбирается автоматически в зависимости от заданных параметров качества изображения. Для удобства оператора STS-IPT880 оснащены световыми индикаторами состояния каждого канала.
Трансляция видеопотоков с разрешением Full D1 при скорости 25 к/с
Используемый STS-IPT880 алгоритм сжатия MPEG-4 ASP, поддерживается ПО для систем видео наблюдения многих производителей. При этом сетевые видеосерверы могут транслировать по сети одновременно восемь видеопотоков с различным разрешением от CIF (176х144 пикс.) до Full D1 (720х576 пикс.) и скоростью 25 к/с на каждый канал, обеспечивая битрейт до 24 Мбит/с. Скорость передачи цифровых изображений видеосерверы позволяют настраивать в зависимости от выбранных параметров их качества. Кроме того, STS-IPT880 поддерживают сетевой механизм QoS (Quality of Service), который резервирует часть канала под его потоковое видео.
Возможность передачи двух аудиопотоков, синхронизированных с видео
STS-IPT880 позволяют организовать двухстороннюю аудиосвязь между объектами наблюдения и оператором службы безопасности, а также запись звука на сетевой ПК индивидуально для каждого канала. Для этого сетевые видеосерверы оснащены 8 независимыми аудиовходами для подключения внешних микрофонов или аудивыходов камер и 8 аудиовыходами для вывода звука на громкоговорители.
Программное обеспечение для работы с устройствами и потоками данных
Как и другие видеосерверы Smartec, сетевые модели STS-IPT880 поставляются вместе с русифицированным ПО NVR, на базе которого можно построить полнофункциональную сетевую систему наблюдения с 32-видеоканалами. При необходимости число каналов можно довести до 64, купив дополнительные лицензии. Программное обеспечение NVR поддерживает просмотр «живого» видео с синхронным звуком, запись всех потоков данных на ПК, поиск в архиве и воспроизведение найденного, а также позволяет управлять через сетевые видеосерверы подключенными к ним поворотными камерами. Кроме того, STS-IPT880 интегрированы с ПО Milestone Systems (Дания) и «Интеллект» компании ITV (Россия).
Управление поворотными камерами большого числа производителей
Если в системе наблюдения используются скоростные купольные или поворотные камеры, то видеосерверы позволяют подключить их приемники или пульты телеметрии к одному из портов RS-485, RS-422 или RS-232. При этом, сетевые видеосерверы оснащены тремя такими портами для каждого канала и поддерживают управление PTZ-функциями не только поворотных камер Smartec, но и других производителей, включая Pelco, Lilin, Dynacolor, TOA, Samsung, Kampro, EyeView и VideoTrec. Выбрать необходимый протокол телеметрии для управления камерами можно через меню ПО NVR.
Использование сетевых протоколов для работы STS-IPT880 в различных каналах
8-канальные видеосерверы поддерживают наиболее популярные сетевые протоколы, включая TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, FTP, SMTP и др., поэтому доступ к STS-IPT880 возможен с удаленного компьютера, подключенного к IP-сети, через любой веб-браузер, например, Internet Explorer 6.0 и выше. От несанкционированного доступа сетевые видеосерверы защищены многоуровневой системой паролей, а права на изменение по сети параметров и алгоритмов работы STS-IPT880 получает только администратор.
Настройка реакции видеосервера на сигналы тревоги
STS-IPT880 оснащен аппаратным детектором движения с настраиваемой по сети чувствительностью в трех зонах кадра, двумя TTL-входами для подключения внешних охранных датчиков и двумя тревожными выходами для управления различными исполнительными устройствами. К двум управляемым TTL-выходам можно подключить сигнальную лампу, сирену, электромеханический замок или другое исполнительное устройство. В соответствии с настройками, сетевые видеосерверы могут отправлять тревожные кадры на FTP-сервер и/или уведомления о тревоге на заранее заданный E-mail.
Наложение «водяных знаков» на видео каждого канала
Как и 1- и 4-канальные устройства Smartec, сетевые видеосерверы STS-IPT880 поддерживают функцию Digital Time Code, благодаря которой в видеопотоки экспортируются «водяные знаки» в виде текущей даты и времени, по которым в дальнейшем можно определить время и день, когда был получен данный кадр. Кроме того, такие «водяные знаки» повышают эффективность анализа тревожного видеоматериала из архива и защищают видео от фальсификации при его передаче сетевым каналам.
Основные технические характеристики на сетевые видеосерверы Smartec STS-IPT880
|
Параметры |
Значения |
| Количество каналов: |
8 видео/8 аудио |
| Формат сжатия: |
MPEG4-ASP |
| Разрешение: |
720x576, 352х288, 176х144 пикс. |
| Частота кадров: |
до 25 к/с при разрешении Full D1 (на канал) |
| Видеовход: |
8хCVBS, 1В, 75 Ом, BNC-разъем |
| Скорость передачи данных: |
От 28 Кбит/с до 3 Мбит/с (на канал) |
| Подключение видеосервера к сети: |
Ethernet 10/100Base-T, RJ-45 |
| Поддерживаемые протоколы: |
TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, FTP, SMTP; поддержка QoS |
| Последовательные порты (для каждого видеоканала): |
RS-485 – полный дуплекс, клеммная колодка
RS-422 – полный дуплекс, клеммная колодка
RS-232 – полный дуплекс, клеммная колодка |
| Аудиосжатие: |
8 кГц, моно, PCM |
| Аудио: |
8 входов: несбаланс., лин.,1.4 В, 3.5 мм Jack
8 выходов: несбаланс., лин.,1.4 В, 3.5 мм Jack |
| Тревожные входы/выходы: |
TTL, 2 входа, 2 выхода, клеммная колодка |
| Безопасность видеосервера и его видео: |
Защита паролем; изменение настроек при наличии прав администратора |
| Системные требования к ПК |
- Pentinum 4, 2,4 ГГц или выше
- Жесткий диск: не менее 40 Гб
- ОЗУ: от 256 Мб
- ОС: Windows XP с SP2 или выше / Windows 2000 с SP4 или выше
- SVGA или XGA, 1024x768
|
| Веб-браузер: |
Internet Explorer 6.0 или выше |
| Потребляемая мощность: |
300 Вт |
| Напряжение питания: |
100–24–0 В пер. тока |
| Диапазон рабочих температур: |
5°… + 50°C |
| Габариты: |
434x236x44,3 мм |
| Вес: |
4,2 кг |
| Программное обеспечение в комплекте: |
NVR (32 канала бесплатно) |
Подробные технические характеристики и цена на 8-канальные видеосерверы серии STS-IPT880, а также на 1- и 4- канальные видеосерверы марки Smartec приведены в подразделе «сетевые видеосерверы» каталога оборудования для IP-видео наблюдения. Для получения дополнительной информации на STS-IPT880 и другие сетевые устройства Smartec для IP-систем наблюдения обращайтесь по эл. почте info@smartec-cctv.ru или по телефонам: (495) 787–3342, 937–9057 в отдел продаж компании «АРМО-Системы», являющейся эксклюзивным дистрибьютором оборудования Smartec в России и странах СНГ, либо в региональные офисы «АРМО» или дилеров Smartec. |
