Управляемый Ethernet коммутатор STN-2410 на 24 порта с поддержкой PoE+, гигабитных портов и SFP-слотов

Ограниченное количество на складе

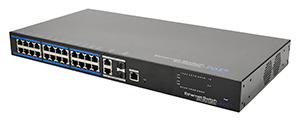

switch_24_ports_STN_2410_1.jpgСетевые коммутаторы STN-2410 торговой марки Smartec оснащены 24 портами 10/100 Мбит/с с поддержкой технологии питания Power over Ethernet IEEE802.3af/at и предназначены для совместной работы с IP-камерами высокого разрешения, в том числе, уличными, при их установке вдали от источников электропитания. Наряду с тем, что коммутатор, 24 порта которого снабжены PoE-инжекторами с суммарным бюджетом до 380 Вт, позволяет запитывать и 15 Вт, и 30 Вт потребителей, он предоставляет возможность управления подачей питания через веб-интерфейс средствами прилагаемого ПО. STN-2410 оборудован также 2 портами Uplink 1000 Мбит/с для соединения с магистралью и 2 SFP слотами для оптоволоконного расширения. Прибор поддерживает полнодуплексный контроль потока IEEE802.3X и имеет пропускную способность 12,8 Гбит/с.

STN-2410 входят в состав линейки сетевого оборудования марки Smartec, которая объединяет коммутаторы, выделяющиеся среди аналогов выгодным соотношением цены и качества, а также достойным функционалом. В отличие от неуправляемых 8-портовых приборов STN-0810, данный коммутатор (24 порта электрических плюс 4 Uplink) имеет функцию управления распределением PoE-питания на каждое из подключенных к нему оконечных устройств. Используя прилагаемое управляющее программное обеспечение, STN-2410 позволяет контролировать все 24 порта в реальном времени, осуществлять мониторинг их статуса и состояния PoE.

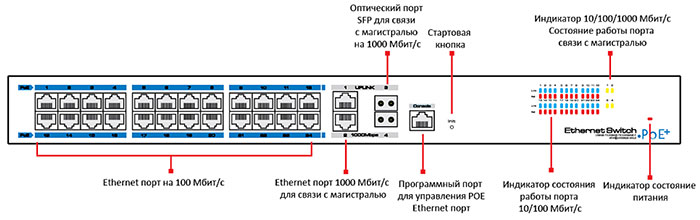

Наличие разъемов для подключения IP-камер и регистратора NVR
Коммутационная архитектура STN-2410, как и неуправляемых Ethernet коммутаторов в составе линейки сетевых устройств Smartec, реализована по схеме Store-and-Forward для передачи данных с промежуточным хранением. В его конструкции предусмотрено несколько типов интерфейсов для подсоединения различного внешнего оборудования. Среди разъемов, которые имеет коммутатор: 24 порта 10/100 Мбит/ (RJ-45) с поддержкой функции автоматического определения типа кабеля Auto MDI/MDI-X для подключения, например, камер наблюдения (STC-IPM3670 Xaro и др.); два Uplink порта 10/100/1000 Мбит/с Ethernet для связи с магистралью, один из которых может быть использован для соединения с видеорегистратором NVR. Все оборудование 24-портовая модель позволяет подключать через стандартный сетевой кабель категории 5e/6.

Два SFP-слота для трансляции данных на значительные расстояния
Наряду со 100-мегабитными и гигабитными Ethernet портами (интерфейс Gigabit Ethernet имеют и NVR Smartec, в частности STNR-3242P-N), коммутаторы STN-2410 снабжены двумя оптическими интерфейсами 1000 Мбит/с, которые обеспечивают возможность их соединения в каскад общей сети и работы с много-/одномодовыми оптоволоконными линиями с повышенной защищенностью от помех и дальностью трансляции данных. В слоты SFP этот коммутатор на 24 порта позволяет устанавливать SFP-модули (Small Form-factor Pluggable, компактный встраиваемый приемопередатчик), приобретая функции оптоволоконного трансивера, выполняющего передачу сигнала на дальние расстояния (дальность зависит от выбранного передатчика). Дистанция передачи данных по 24 портам Ethernet достигает 150 м, а по двум Uplink портам – 100 м.


Поддержка технологии питания Power over Ethernet и PoE+
Все многопортовые коммутаторы этой серии имеют пропускную способность 12,8 Гбит/с и рассчитаны на обслуживание IP-камер высокого разрешения с передачей данных без потери пакетов. Более того, в STN-2410 заложена возможность подачи питающего напряжения на подключаемые IP-устройства в соответствии со спецификацией стандарта IEEE 802.3af/at. При том, что коммутатор на 24 порта предусматривает суммарный PoE-бюджет до 380 Вт, он может быть задействован для запитывания как 15 Вт потребителей (аналогичная функция есть у NVR STNR-0442P со встроенным PoE-коммутатором), так и 30 Вт (IEEE802.3at). Следует отметить, что к 24 портам устройства можно подключать оборудование, которое не поддерживает PoE.

Возможность управления подачей PoE питания на каждый порт
Отличительной особенностью STN-2410 является то, что эти коммутаторы Smartec комплектуются управляющим ПО на базе веб-интерфейса (наличие такого интерфейса типично для IP-камер, например см. STC-IPM3570). Это ПО предоставляет возможность мониторинга в реальном времени рабочего состояния каждого порта и управления работой функции PoE. Через разъем RJ-45 коммутатор с 24 портами позволяет подсоединить конфигурационный кабель и управляющий ПК для настройки, а все манипуляции выполняются через веб-страницу управления. В частности, настраивается PoE питание на 24 порта, причем по каждому из них возможен индивидуальный контроль, сброс PoE, включение/выключение и др.

4 варианта монтажа и защита STN-2410 от электроразрядов
Данные коммутаторы имеют малогабаритный металлический корпус черного цвета, а их форм-фактор предусматривает возможность использования одного из четырех способов монтажа, включая настольный (как и NVR STNR-0841) и настенный. Помимо этого, коммутатор 24 порта можно установить в 19-дюймовую стойку, а также на DIN-рейку. Чтобы обезопасить прибор и все его 24 100-мегабитных порта от неблагоприятных внешних воздействий, предусмотрена защита входов от электрического разряда до 2 кВ в соответствии со стандартом IEC61000-4.

Технические характеристики на коммутаторы 24 портовые Smartec STN-2410

Параметры

Значения

Количество электрических портов:

24 (10/100 Мбит/с RJ-45 Auto-MDI/MDI-X)

Количество Uplink портов Ethernet:

2 (10/100/1000 Мбит/с)

Количество слотов SFP:

2 слота 1000 Мбит/с (для SFP модуля)

Дистанция передачи:

Ethernet (порты 1~ 24) – до 150 м; два Uplink порта – до 100 м; SFP – в соответствии с параметрами передатчика

Тип кабеля:

Стандартный сетевой кабель категории 5e/6

Режим коммутации:

Store-and-Forward (с промежуточным хранением)

Кэш пакетных данных:

9,6 Мб

Пропускная способность:

12,8 Гбит/с

Поддерживаемые стандарты сети:

IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX, IEEE802.3ab 1000BASE-T, IEEE802.3z 1000BASE-SXLX

Поддержка технологии Power over Ethernet:

Реализована, PoE/PoE Plus (IEEE 802.3af/at)

Количество PoE портов:

24

PoE-бюджет коммутатора:

Суммарно: 380 Вт макс.

IEEE 802.3af: до 15,4 Вт на каждый порт из 24;

IEEE 802.3at: до 30 Вт на каждый порт из 24

Наличие защиты портов от электрического разряда:

Есть, 2 кВ (в соответствии со стандартом IEC61000-4)

Электропитание:

100 – 240 В перем. тока

Мощность потребления:

430 Вт при задействовании PoE

Корпус:

Материал – металл; цвет – черный

Диапазон рабочих температур:

0 … +55 °C

Габариты (ШхВхГ):

442х217х44,5 мм

Масса:

3,1 кг



Основные технические характеристики и цены на коммутаторы с 24 портами STN-2410, а также другие Ethernet коммутаторы марки Smartec, приведены в подразделе «коммутаторы 24 порта» прайс-листа оборудования этой марки. Для получения дополнительной информации на STN-2410, другое оборудование и ПО Smartec для систем видеонаблюдения обращайтесь по эл. почте info@smartec-cctv.ru или по многоканальному телефону (495) 787–3342 в отдел продаж компании «АРМО-Системы», являющейся авторизованным поставщиком оборудования Smartec в России, либо в региональные офисы «АРМО».

Под торговой маркой Smartec выпускается полная линейка оборудования для создания классических и IP-систем видеонаблюдения любой конфигурации и сложности. В ее состав входят различные аналоговые, HD-SDI и сетевые камеры для видеонаблюдения в помещениях или на улице, классические и купольные видеокамеры, фиксированные и поворотные видеокамеры, варифокальные объективы, 4-, 8-, 16- и 32-канальные видеорегистраторы DVR, NVR и HD-SDI, 17-42-дюймовые LCD-мониторы, видеосерверы, термокожухи, Ethernet коммутаторы на 24 и 8 портов, блоки питания, кронштейны и другие устройства. Основное конкурентное преимущество оборудования Smartec – это функциональность, высокое качество и надежность при их доступной цене, а также наличие профессиональной технической поддержки и сервиса в России.
